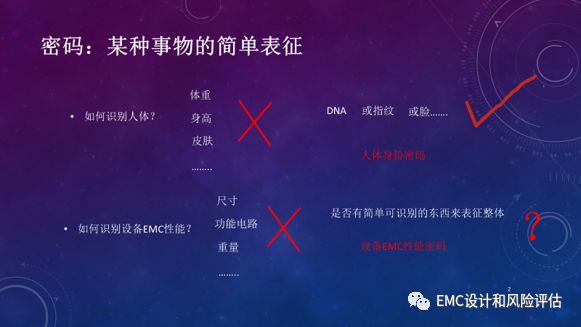

當識別某個特定人物的時候，如果僅用身高、體重等參數是無法確定具體的人物的，后來科學家發現DNA、指紋就能代表某個具體的人物，只要鎖定這些簡單的信息，就可以鎖定某個具體的人物。筆者把這種事物的特性，叫“密碼”。簡單的說，密碼可以理解為一種用來簡單的表征某種事物的代號。
那么特定產品的EMC性能能否用一個簡單的信息來表達呢？
答案是肯定的，EMC風險評估技術就可以解開這個用來表征產品EMC性能的“密碼”。

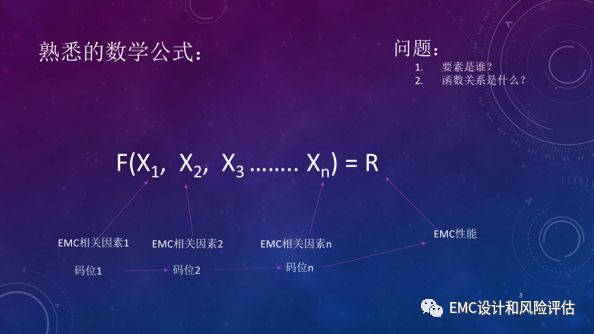

熟悉的數學公式
這是一個大家熟悉的函數公式，如果用R是一個能代表產品EMC性能的值的話，那么這個值應該是很多有著相互關聯的參數X1、X2…..Xn決定。如果把X1…Xn代表產品EMC性能要素的話，那么當這些要素賦予一定的值之后，連在一起就成為一串密碼，它就代表著該產品的EMC性能。

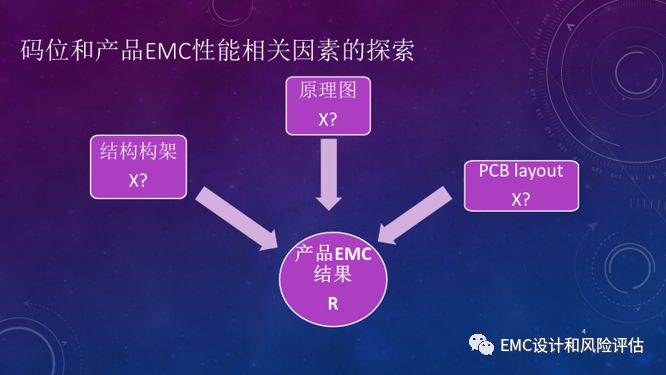

產品EMC性能的密碼分布在哪里？
這些決定產品EMC性能的X分布在兩個地方：一是產品的機械架構、二是產品中的電路板。電路板按設計的過程又可以分為原理圖部分和PCB布局布線的部分。

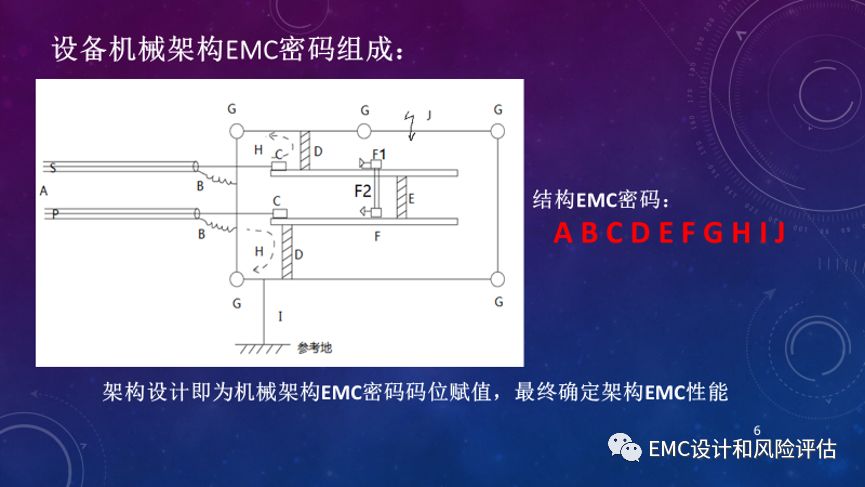

機械架構的的EMC性能密碼獲取
機械架構的EMC性能密碼獲取是基于干擾注入產品的原理，在相同等級干擾注入的時候，判斷產品中的核心共模電流大小而獲得的，這種共模電流的大小在兩類EMC問題中分別是 ：
1. 產品電路板中流過的共模電流--------抗干擾分析；
2. 產品中等效發射天線或LISN中的電流---------EMI分析；
? 不同的機械構架設計將產生不同大小的核心共模電流,把機械架構中那些決定這種共模電流的因素提取出來，就是機械架構EMC性能的要素，這些要素作為一個參數并能賦予一定的值（即不同的設計方案）就是密碼的碼位；
? 當然存在機械構架完美EMC性能密碼，它對應完美的機械構架EMC設計方案,這種完美的EMC設計方案可以表達為EMC風險評估理想模型；
研究發現，產品機械架構EMC性能的要素體現在如下九個方面：
A：電纜的連接相對位置；- X1
B: 屏蔽電纜的屏蔽搭接方式；- X2
C: PCB外部的電源和信號輸入端口的濾波和防護；- X3
D：PCB板的工作地與金屬殼體之間的互連（存在互連時）；- X4
E：不同PCB板之間的工作地的互連；- X5
F: 產品內部PCB互連信號端口的處理 ；- X6
G: 殼體中各個金屬部件之間的搭接方式；- X7
H: 進入殼體后的電纜、連接器、PCB(可能有)、PCB板的工作地與金屬殼體
之間的互連及產品金屬殼體之間所組成的回路面積；- X8
I：殼體接地線；- X9
于是X1~X9一定找到了??！
電路板的EMC性能密碼獲取

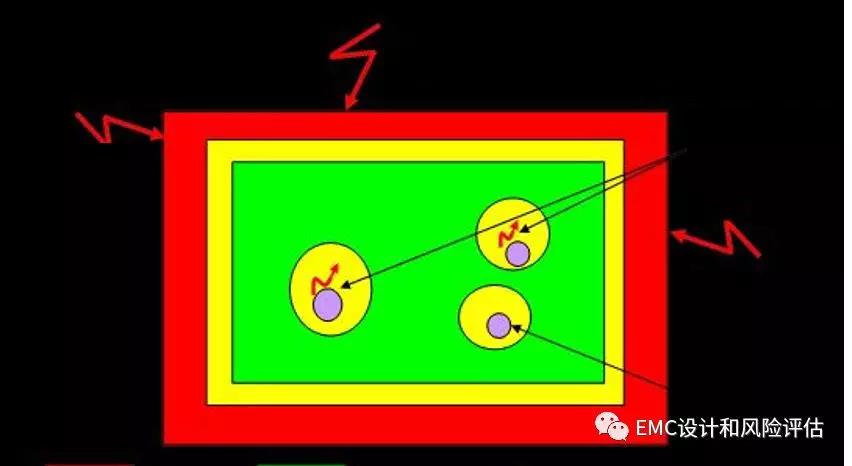

原理圖的EMC性能解碼是建立在對進行屬性劃分的基礎上，PCB板對應的原理圖能按圖所示劃分出五類區域（其中地平面是一類），并參數正確，則認為原理圖EMC設計合理。
1、除濾波措施外，每一類在原理圖上的處理方式和地之間的處理方式即為4個碼分別是X11~X13。
2、存在完美EMC性能的原理圖設計密碼，即完美EMC設計方案；
3、PCB設計EMC性能解碼是建立在當共模干擾電流流入PCB后，在PCB內部流動的規律及對電路形成干擾的原理基礎上進行的。只有PCB實現如下設計是具備完美EMC性能的密碼，即完美的EMC設計：
匯總原理圖和PCB布局布線的EMC要素，具體如下：
a.
不同類型的信號線之間無非期望的串?dāng)_發生-碼X14~17；
b.
c.
地平面阻抗最小化- 碼 X18；
d.
e.
防止印制線與參考地之間形成較大的寄生電容—碼 X19
f.
這些要素作為一個參數并能賦予一定的值（即不同的設計方案）就是PCB的EMC性能密碼的碼位；
于是X10~X19也找到了！！

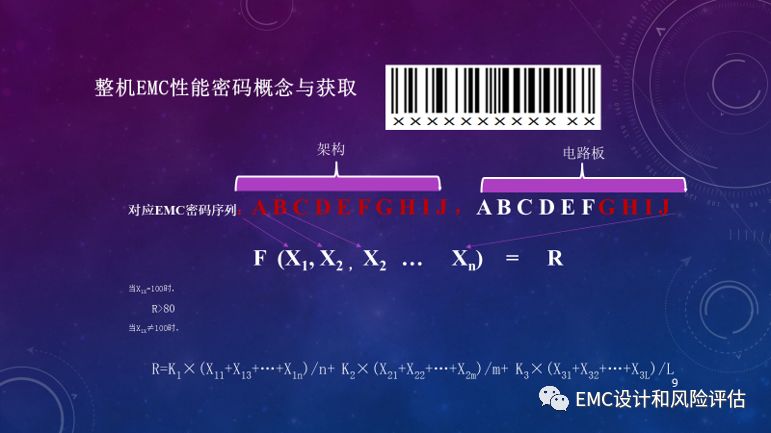

產品EMC性能密碼如何表達
1、以上獲得的決定產品EMC性能的19個要素如果在設計時能按完美方案實現，就會形成一個完美的EMC設計方案或EMC設計模型，它對應的密碼也是形成完美EMC性能的密碼；
2、以此完美的設計方案作為基準模型為基礎，讓現實的產品與這個基準模型進行對比，找出其間的差別,并確定差別的度。這個度就是我們找出的現實產品的EMC性能密碼；
3、 綜合差別，即為風險等級，過程就是風險評估；
