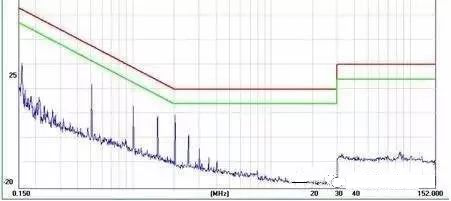

500Khz的倍頻處還是有很大的幅值，沒有濾除成功，但是試驗通過。
經驗談：
處理EMI EMC相關注意事項：
1.把噪音電路節點的PCB銅箔面積很大限度地減小;如開關管的漏極、集電極，初次級繞組的節點等。
2.使輸入和輸出端遠離噪音元件，如變壓器線包，變壓器磁芯，開關管的散熱片，等等。
3. 使噪音元件（如未遮蔽的變壓器線包，未遮蔽的變壓器磁芯，和開關管，等等）遠離外殼邊緣，因?yàn)樵谡２僮飨峦鈿み吘壓芸赡芸拷饷娴慕拥鼐€。
4. 如果變壓器沒有使用電場屏蔽，要保持屏蔽體和散熱片遠離變壓器。
5. 盡量減小以下電流環的面積：次級（輸出）整流器，初級開關功率器件，柵極（基極）驅動線路，輔助整流器。
6.不要將門極（基極）的驅動返饋環路和初級開關電路或輔助整流電路混在一起。
7.調整優化阻尼電阻值，使它在開關的死區時間里不產生振鈴響聲。
8. 防止EMI濾波電感飽和。
9.使拐彎節點和 次級電路的元件遠離初級電路的屏蔽體或者開關管的散熱片。
10.保持初級電路的擺動的節點和元件本體遠離屏蔽或者散熱片。
11.使高頻輸入的EMI濾波器靠近輸入電纜或者連接器端。
12.保持高頻輸出的EMI濾波器靠近輸出電線端子。
13.使EMI濾波器對面的PCB板的銅箔和元件本體之間保持一定距離。
14.在輔助線圈的整流器的線路上放一些電阻。
15.在磁棒線圈上并聯阻尼電阻。
16.在輸出RF濾波器兩端并聯阻尼電阻。
17.在PCB設計時允許放1nF/ 500 V陶瓷電容器或者還可以是一串電阻，跨接在變壓器的初級的靜端和輔助繞組之間。
18.保持EMI濾波器遠離功率變壓器;尤其是避免定位在繞包的端部。
19.在PCB面積足夠的情況下, 可在PCB上留下放屏蔽繞組用的腳位和放RC阻尼器的位置，RC阻尼器可跨接在屏蔽繞組兩端。
20.空間允許的話在開關功率場效應管的漏極和門極之間放一個小徑向引線電容器（米勒電容， 10皮法/ 1千伏電容）。
21.空間允許的話放一個小的RC阻尼器在直流輸出端。
22. 不要把AC插座與初級開關管的散熱片靠在一起。
23.金屬外殼的濾波器的接地直接通過其外殼和地之間的大面積搭接。檢查濾波器的輸入、輸出線是否互相靠近。
24.適當調整X/Y電容的容值、差模電感及共模扼流圈的感量；
25調整Y電容時要注意安全問題；改變參數可能會改善某一段的輻射，但是卻會導致另外頻度變差，所以需要不斷的試，才能找到好的組合。
26.適當增大觸發極上的電阻值不失為一個好辦法；可在開關管晶體管的集電極（或者是MOS管的漏極）或者是次級輸出整流管對地接一個小電容也可以有效減小共模開關噪聲。
27.開關電源板在PCB布線時一定要控制好各回路的回流面積，可以大大減小差模輻射。28.PCB電源走線中增加104/103電容為電源去耦；在多層板布線時要求電源平面和地平面緊鄰；
29.在電源線上套磁環進行比對驗證，以后可以通過在單板上增加共模電感來實現，或者在電纜上注塑磁環。
30.輸入AC線的L線的長度盡量短；屏蔽設備內部，孔縫附近是否有干擾源；
31.檢查接地螺釘是否噴有絕緣漆，是否接地良好。
