“格局”，本意指的是一個人對于自己所處小環境、大環境的“局勢、態勢”的認知；“視野”，本意指的是，一個人所能觀察或認識到的的范圍或者說程度。提升格局，就能讓你看到更大的世界，這種感覺就像是“XX，為什么之前我就沒想到？”，這說明你接收到了來自更高段位的信息，而在這信息出現之前，你幾乎是想破腦袋也沖不過去那個關卡的。格局之所以提升不了，是因為視野受限，看不到或根本不想看到更高層次的認知。
提升格局就是要把“難以接受”這種情感舍棄掉，事物的核心是客觀的與你認知無關不，它就在那里，你能否看清它，取決于你的視野與格局。你不能說因為你從小到大都被一種輿論洗腦，所以現在“難以接受”就是正確的，那你就永遠找不到它。
提升格局第一條：擴大視野
當我們的視野限制在一定有限的范圍時，作出看似最適合自己的決定，給出了認為最正確的評價，然而，當把聚焦的范圍擴大，剛才正確的決定和主觀評價可能就不再正確，而影響這些的，都是由于空間發生改變，空間內的對象發生改變，因此規則就隨之改變。
做人如此，做技術如此，做EMC技術也是如此。舉個例子，分析輻射發射問題時，也許都會一致認為，布置在印制板中的高速印制線（如時鐘信號線、PWM信號線等）會產生輻射，如圖1所示：
圖1 印制線產生輻射示意圖
于是，把處理的措施全聚焦在這根印制線上。給它加濾波，輻射變低了，進一步堅定的認為就是這根時鐘線在產生輻射，思路和視野停留在了這根信號線上?？墒牵桓≈凭€不應該是信號的全部，電信號的傳遞都是閉環的。信號線從左傳遞至右側，再從右側的信號地返回，組合成一個完整的信號回路，這才是這個完整的信號傳遞。于是分析發現，輻射并不是這根印制線產生的，而是這根印制線所在的環路產生的，原理如圖2所示。

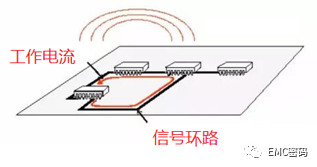

圖2 環路產生輻射原理圖
信號環路產生輻射的概念告訴我們，當信號線的地回流地線無限的接近這根信號線時，信號環路產的輻射會變零。于是，控制PCB中的信號環路面積是產品EMC設計的基本要求。你的視野范圍變大了，不再只關注那根信號線。然而，在高速電路板設計時，信號的環路面積是非常容易被控制的，最簡單有效的措施就是鋪設地平面。當?shù)仄矫娲嬖谟诟咚傩盘柧€下方時，信號線的環路面積是信號線長度與層間距的乘積，信號頻率低于GHz時，其產生的輻射基本不會超過標準的限值。
那是不是等于產品的輻射就控制住了？遠遠不是，我們需要再進一步擴大自己的視野?？匆幌聢D3，圖中PCB上的高頻信號在“0V”地上回流時，由于地上的阻抗也會產生壓降ΔV,這個電壓再驅動圖中右側與之相連的電纜，就產生的流向外部的共模電流，當此共模電流流過電纜時，由于電纜的長度較長，具備等效發射天線的條件，就產生了輻射，這種輻射叫共模輻射，它是產品輻射超標的典型原理。相比于只看到信號環路輻射的人，看到共模輻射的人的視野更大。
圖3 典型共模輻射原理圖
按工程常見的EMC思路：“出現EMC測試不能通過，馬上想著去定位問題、去找問題的根源”，那么圖3所示的輻射到底是誰造成的？”有人會回答是電纜；有人回答是地阻抗；有人回答還是那個信號線。遺憾的是正確答案即不是電纜、不是地阻抗、也不是信號，而是電纜+地阻抗+信號，是三者共同組合在一起形成的“系統”導致內部的高頻信號源通過地阻抗傳遞至等效發射天線。所謂解決EMC問題，不是努力尋找所謂的“源頭”（因為根本沒有“源頭”），而是把“系統”破壞。圖3所示的案例中，降低信號頻率、降低地阻抗、取消電纜等效發射天線等都是可以的。這里提到的“系統”可以理解為 是一個過程。過程中的各點不是EMC問題的全部，只是組成部分。解決emc問題的本質是破壞這個過程。只要過程能破壞，問題就能解決。
為什么我們老想著要去定位問題，那是因為受視野的局限性，看到的都是局部，同時也混淆了“問題產生的原因”與“解決問題的入手點”是兩回事。就像吃藥可以治好病，但生病的原因不一定是因為沒吃藥?？磥碇挥挟斠曇按蟮侥芸吹饺謺r，才能看到真正的問題，因為問題就在全局中。
提升格局第二條：善于觀察與分析
每一種事物都有自己的核心，這就是它的運行行原理，當你想去觀察、分析、評價的時候，要記得把它的內核給挖出來。有些事在有些人眼里，非常顯而易見，但在另一些人眼里，好像難以接受。正確的面對這種難以接受，然后用更長的時間跨度和更大的空間跨度去看待問題、分析問題、解決問題，無論你得到的結論看起來有多荒謬，都比之前的思考要好。
具備以上分析視野的工程人員，已經非常不錯了，但是EMC問題錯綜復雜，光有這些視野是不夠的。假設圖3所示的EMC問題被低阻抗的地平面設計解決，那么電纜的輻射就不會再有了嗎？顯然不是，舉個例子就是圖4所示原理產生的問題。圖中的時鐘信號線通過串擾的方式將時鐘信號串擾到I/O信號線上，而I/O信號線傳遞至電纜時就產生了輻射。這個案例中，光有較低的地阻抗是沒有用的。相比于圖3所示的問題，圖4所示輻射問題的產生過程顯然更為復雜。工程人員只有善于觀察與分析，才能逐步深入其中，洞悉其奧秘。

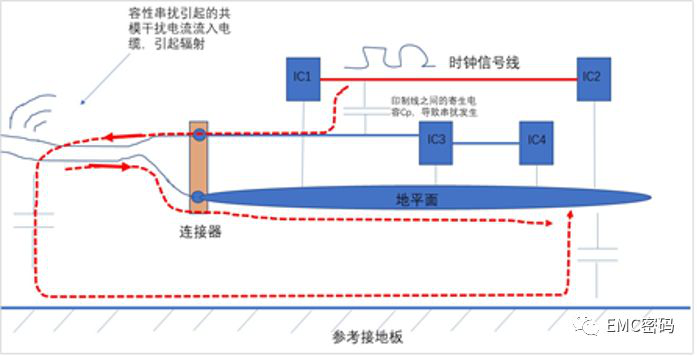

圖4 串擾引起的EMI輻射原理圖
提升格局第三條：直擊事物的核心
對于圖3原理所示的EMC問題，有個措施可以降低輻射，那就是圖5所示的接地，即將電纜端口的工作地接至機殼。當工作地在電纜端口接殼體時，共模電流被旁路在產品內部，電纜中的共模電流大大降低，輻射也大大降低。此方法是產品EMC設計中常用的措施，是產品EMC設計的核心之一，也是EMC風險評估的風險要素之一。

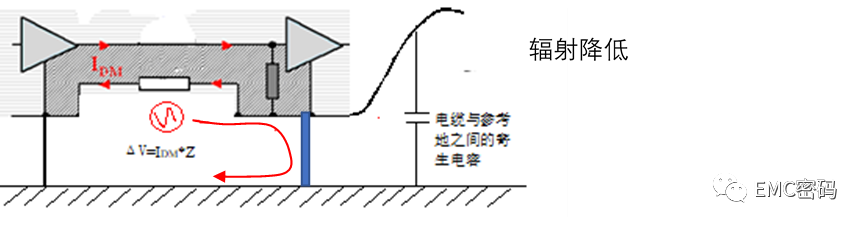

圖5 電纜端口接地降低輻射
可是，就是這樣的一種設計，會碰到以下一種案例：
如圖6所示表達了一種系統中部件之間的互連電纜產生的輻射。圖6中部件2中的高速信號線S2回流時，在地平面上產生的地噪聲電壓ΔV2驅動左側的電纜使互連電纜上產生共模電流產生輻射。若部件1的PCB板工作地不接機殼，圖6所示的共模電流需要通過部件1中PCB與殼體之間的分布電容CP返回到殼體再回到部件1。這樣的設計雖然部件1的PCB的地沒有與殼體互連，但是測試也許是能通過的。

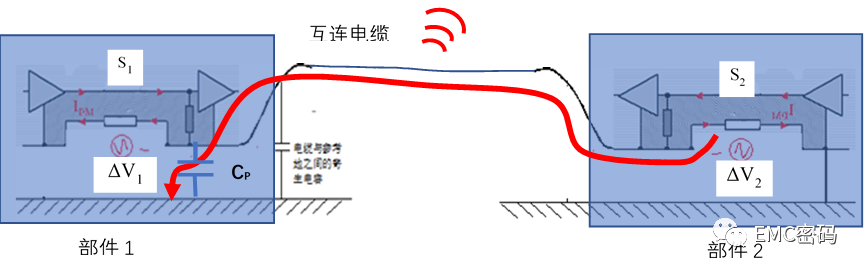

圖 6 系統中部件之間的互連電纜產生的輻射
但是，當圖6所示的部件1被圖7所示的部件1所取代時，由于圖7所示的部件1的PCB的工作地與機殼在電纜端口是互連的，就導致系統中應ΔV2驅動而流過互連電纜的共模電流變大，于是輻射發射也變大了。

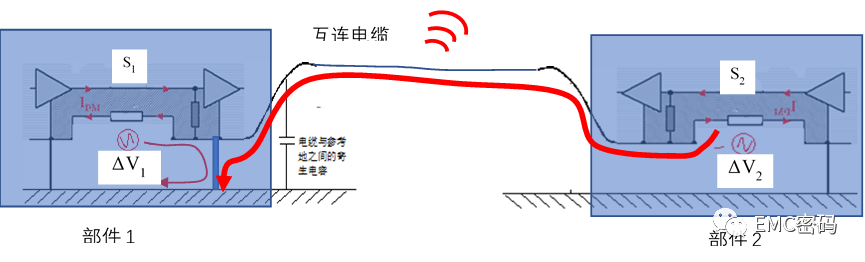

圖7 系統中部件1中PCB接殼體后互連電纜產生的輻射
對比圖6所示的部件1的EMC設計和圖7所示的部件1的EMC設計，按圖5所描述的結論，明顯圖7所示部件1的EMC設計要比圖6所示部件1的EMC設計要更好。但是，就是這樣一個更好的EMC設計放在系統中，效果反而變差了。
實際應用中，假設這個系統原先按圖6所示設計，并且EMC測試已經通過，圖6中的部件1由A供應商提供。某一天，供應商B設計了一個圖7所示的部件1，按圖5所示原理分析，供應商B提供的部件1在單獨的EMC性能上要比供應商A提供的要更好。但是當它放入系統中時，系統就出現的EMC問題，表現為輻射發射超標。工程中經常出現的案例表現通常是，當系統中某個部件被代替后，原來沒有EMC問題的系統變得有EMC問題，系統設計者通常會把問題都會歸罪于替代品，而不愿意相信是其它問題。導致這種思路的原因是試圖去單一的拆解原本是系統的EMC問題。正確的分析思路不應該僅聚焦在部件1，也不應該僅聚焦在部件2，而是要直擊事物核心，聚焦在整個系統，用全局視野去看EMC問題。你會發現圖7的部件1設計并沒有缺陷，缺陷在于圖7所示的部件2，即部件2設計時沒有實現工作地與殼體之間在電纜端口連接。
當部件1設計也有缺陷時，部件2的缺陷也被掩蓋了，但是，當部件1設計良好時，部件2的設計缺陷就被暴露。簡單的說，部件1良好的EMC設計暴露了部件2EMC設計的缺陷。這就是人過分的優秀會暴露別人的缺陷的道理，但是我們要有慧眼直擊事物的核心來判別什么是優秀。
可見：
EMC問題的產生是一個“過程”，而不是個別“點”；
產品有多復雜，EMC就有多復雜，要善于分析，只有產品設計時全方面的考慮各種因素（風險評估給出了19個因素），并保證一定數量的因素得到控制，才能最終獲得較高的EMC性能，通過EMC測試；
產品設計者一定要用系統的眼光分析任何一個EMC現象，隨著分析對象的范圍擴大，看到的EMC問題也越趨完整；
擴大視野才會收獲更多信息，提升格局方能看透EMC本質。
