1、某控制箱電磁兼容存在的問題
控制箱的主要單元布局如下圖所示（某系統的主要單元布局），主要由控制箱、步進電機及前板遙控/手柄組成，控制箱為受試設備?？刂葡溆?20V/50Hz供電。電源端口的濾波器選型不當與安裝部位不當是CE102、RE102超標的原因之一、另外功率驅動線端口與信號控制端口的傳導干擾大是RE102超標的另外一個原因。

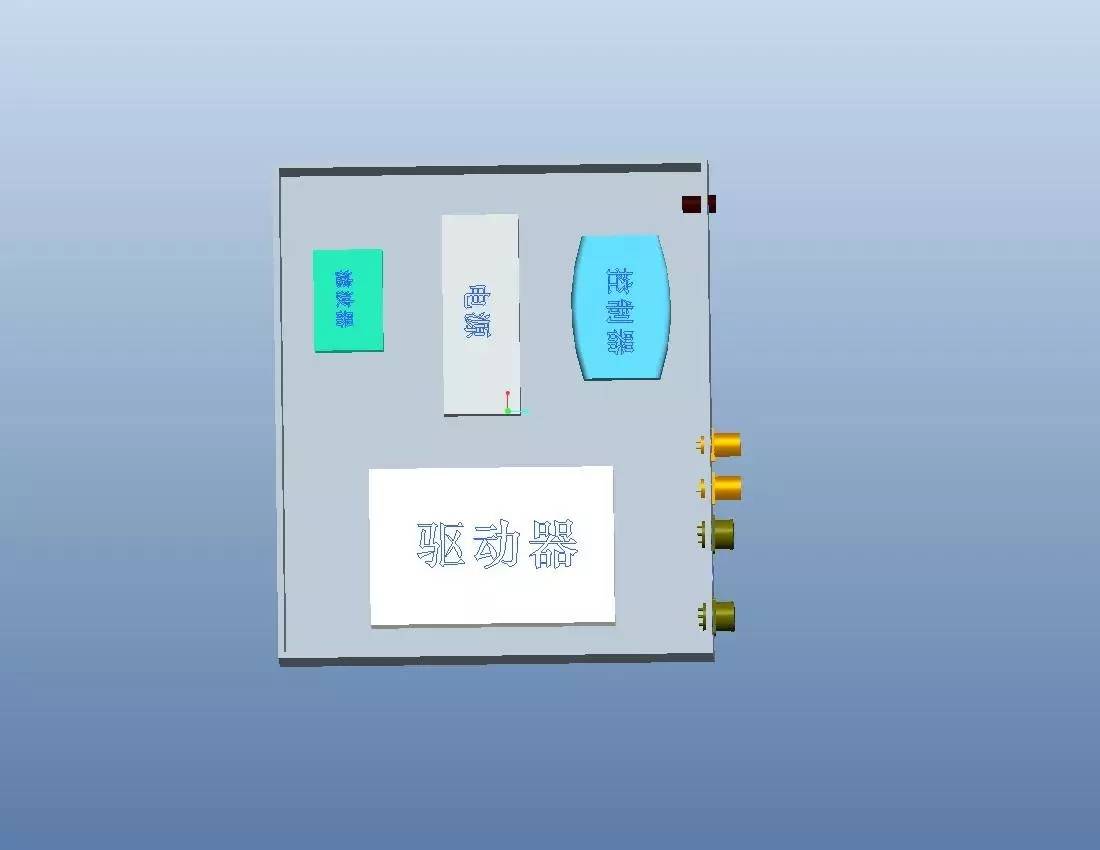

圖1 某系統的主要單元布局
控制箱各個搭接面之間螺接間距較大，因此其屏蔽效能相對較差，這是系統RE102超標的一個原因，而這個原因很有可能導致系統的敏感度測試出現不合格。
2、電磁兼容分析
（1） 電路分析
受試設備為控制箱，控制箱的供電為交流220V/50Hz。主要的干擾源有：
AC/DC模塊的開關脈沖及高次諧波；
驅動器的功率驅動單元；
驅動器及控制器中的數字信號及其高次諧波。
控制器相對于功率驅動器而言屬于主要的敏感設備，控制箱中主要的干擾源產生的干擾：一通過機箱內部的線-線耦合及場-線耦合產生的干擾沿線纜傳導及輻射；二通過箱體的孔、縫產生電磁泄漏。
（2）結構分析
控制箱的各個搭接面之間的縫隙較大，螺釘間距大，金屬的翹曲效應大大降低了箱體的屏蔽效果，是結構縫隙存在嚴重的電磁泄漏。
3、電磁兼容整改方案
主要通過端口濾波，箱體及線纜的屏蔽，減小干擾通過線纜的傳導及輻射，同時增強箱體的屏蔽效能，減小箱體的電磁泄漏。
（1） 電連接端口的濾波器選用要求
220V/50Hz電源端口處加裝高性能單相軍用交流濾波器；
后板電機口加裝功率驅動濾波器；
手柄接口加裝軍用信號濾波器；
遙控接口加裝軍用信號濾波器。

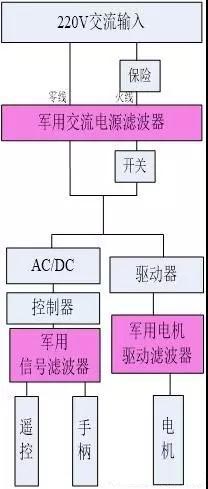

圖2 電路的傳導干擾抑制
圖3 優化后某系統的主要單元布局
優化后的系統的主要單元布局上圖所示，電源濾波器靠近電源安裝，避免電源濾波器由于線-線耦合而失效，同時加裝電機驅動濾波器、手柄、遙控信號濾波器解決信號線上的傳導干擾。

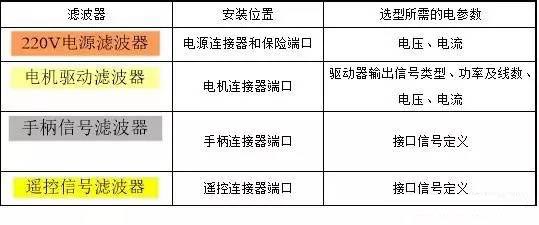

濾波器選型、安裝詳細信息
（2）結構的屏蔽設計要求
箱體、蓋板、連接器之間的搭接面均應連續導電；
連接器采用屏蔽組件；
箱體為連續焊接的五面體，箱體與蓋板的搭接面加裝金屬襯墊，減小搭接面處的阻抗，搭接面寬度需大于6mm；
各個面板采用螺釘緊固，建議螺釘間距≤50mm，否則箱體與蓋板搭接面很難導電連續連接；
連接器與箱體搭接面加裝導電連接器襯墊（型號：KSGE-P23075-200k）。
（3） 外接線纜的電磁加固要求
機箱外部的外接線纜采用雙層屏蔽，屏蔽層與連接器尾部實現360°搭接。
